Noise발생원인과대책

1. NOISE의 발생

모든 전기, 전자기기는 전기량, 즉 전압과 전류를 다루게 된다.
선에 전류가 흐르면 그 주위에는 전계가 생성되고, 이로부터 시간적인 변화에 의해 전자계가 발생하고, 따라서 선(Line)상에는 교류적인 의미의 전압강하가 발생하여 다른회로에 유도되어, 인가되는 전원전압이나 입력신호에 변화를 갖어오고, 결과적으로 회로의 오동작을 야기시킨다.
즉, 노이스의 발생원은 한마디로 말하면 "전류(i)와 전압(v)이 변화하는 부분", 다른 표현으로 하면 di/dt,dv/dt가 있는 부분이라고 요약할 수 있다.

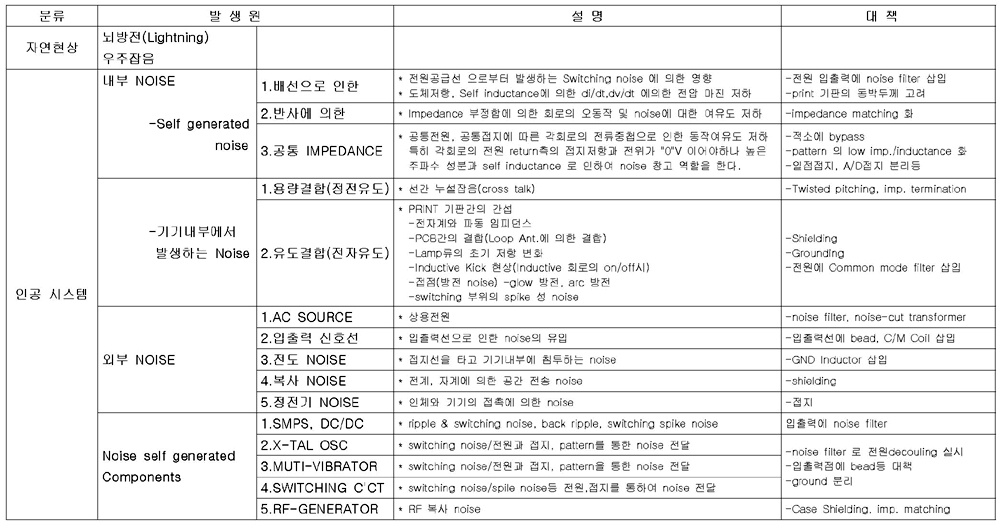

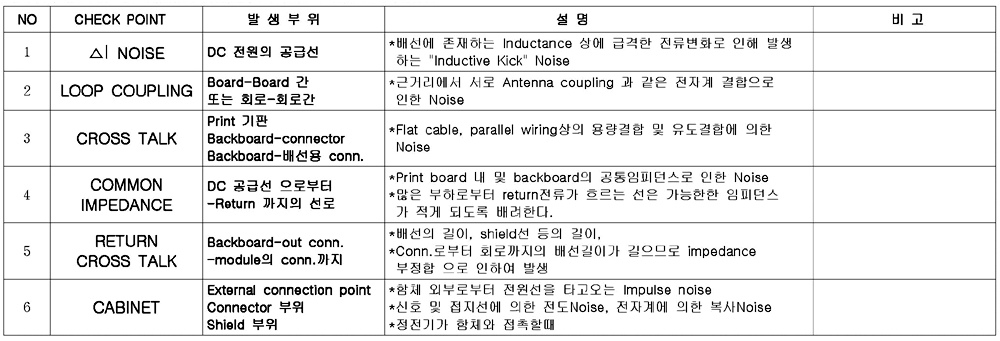

2. 기기 및 시스템 내외의 NOISE 발생개소 CHECK LISTS

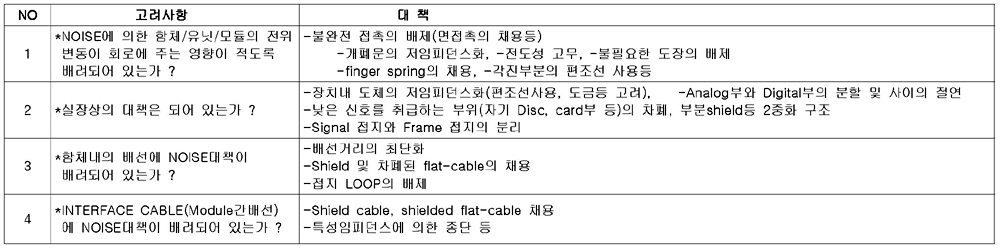

3. 회로내 로의 NOISE 침입에 대한 대책

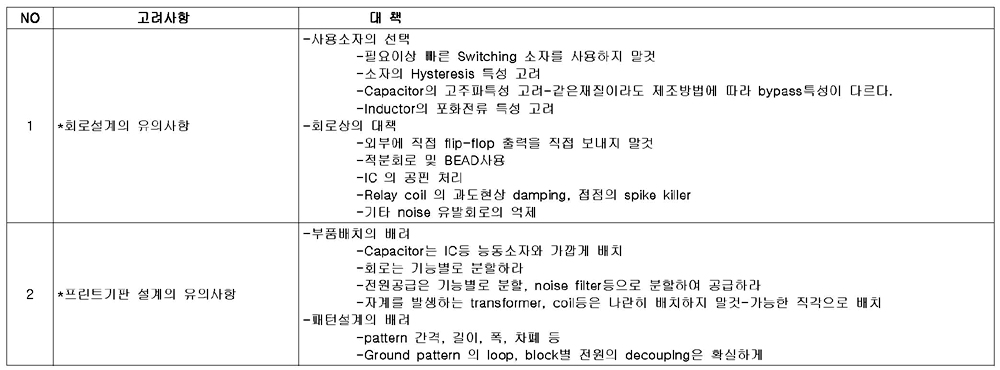

4. 회로에 의한 NOISE 대책　

5. 결론

최근의 통신장비는 Switching 속도가 빠르고, 대전력(Board당 10~20A/5V, Shelf당 10A/48V, Bay당 50A/48V)을 소모하며, Analog와 Digital회로가 혼재되어 있어 복잡하기 그지없다.
이와같이 복잡한 통신장치의 설계에 있어서 "NOISE 대책:이 설계초기 단계 (회로설계, PCB Design, Wiring 등)에서 고려되지 않으면 개별Board로는 이상없이 동작하지만은 System Integration이 되면 위에 열거하 ㄴ온갖 문제가 발생한다.
Board만으로 이상없든것이 Shelf에 Integration되니까 문제가 발생하고, Shelf상에서 문제가 없던것이 Rack에 Full실장하니까 문제가 발생하는 경우도 있다.
일단 System Integration이 되면 문제를 해결하기란 그리 쉽지 않다. 많은 시간과 돈을 들여도 근본적인 치유가 안된다. 어떤 경우는 개발이 완료되었다고 발표한뒤에 Noise문제로 1년이 걸려도 해결을 못하는 경우도 있었다. 따라서 장비의 Noise 대책에 관한한 설계초기 단계의 확실한 배려가 요구된다고 하겠다.
